護理床的安裝

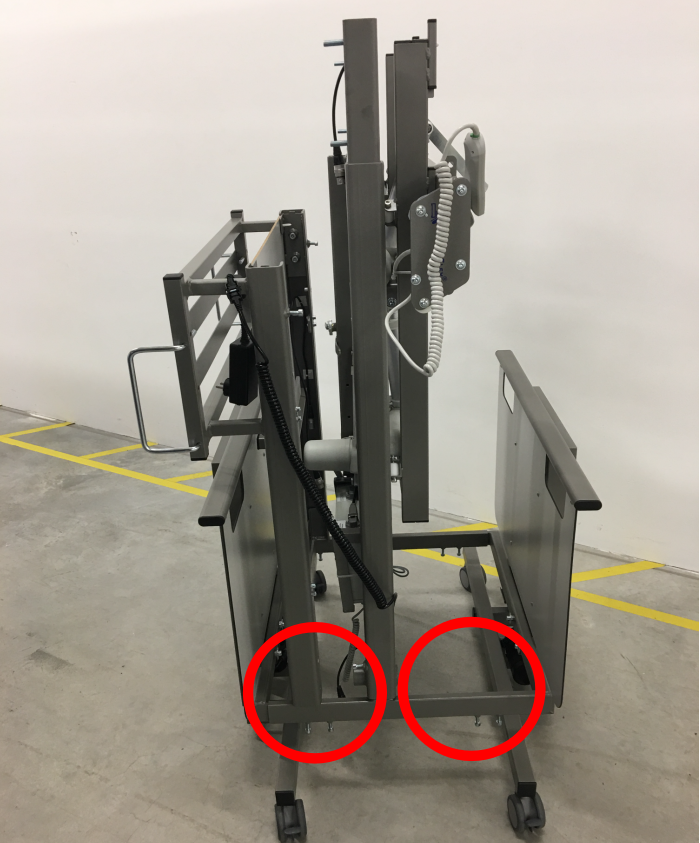

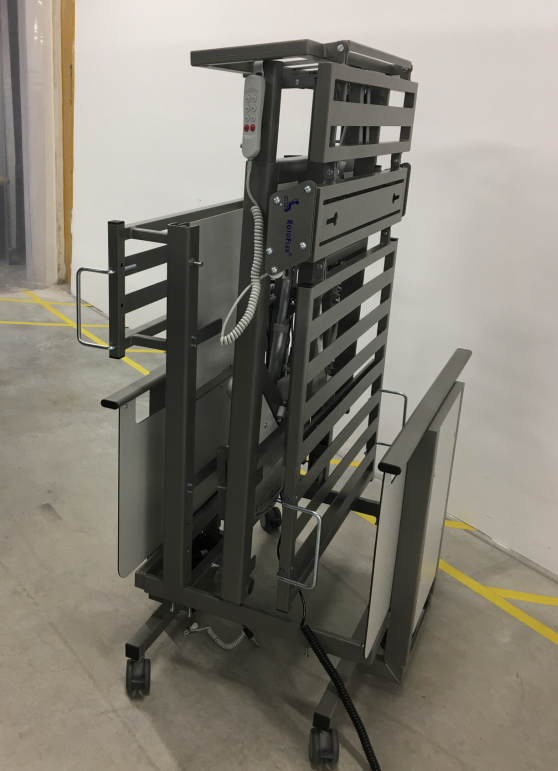

從運輸車上轉到床上

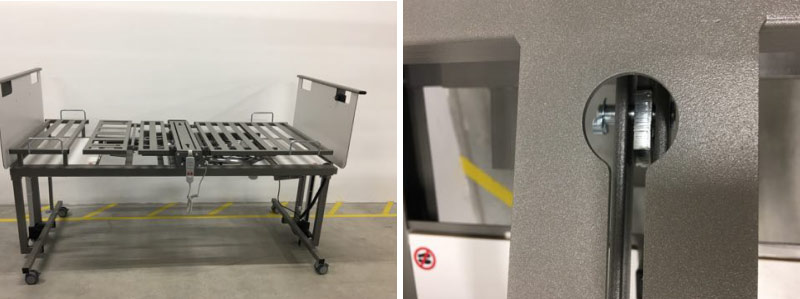

所需要的工具位于床架的上部，位于轉軸中段的蓋內。
工具:內六角扳手5,6,8
——————————————————————————————————————————————————————————
將坐墊從坐墊區錨栓上取下，將坐墊從就位面與舉升裝置之間拉出，拉向下肢區域的頭端，松開錨栓上的床墊并取下。
2.從機頭和腳的支架上拆下側軌。

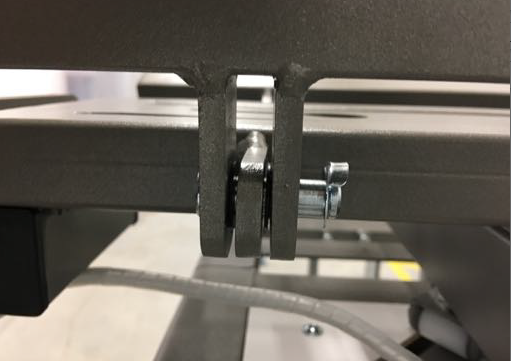

3.從靠背上拆卸鉸鏈銷，拆卸靠背并更換鉸鏈銷。
4.拆卸下肢部分的鉸鏈銷和腿部部分的電機耦合支柱。然后取下小腿部分，更換關節銷。
5.從轉向架的軸螺栓上拆下夾板銷，旋下滾花螺母，拔出螺釘。
6.從軸管上拆卸轉向架。
7.從運輸小車上拆卸床架上部。
8.從床架下部拆卸6個可調節的腳。
9.將6個可調節腳中的4個旋進床架的上部。
10.將兩個可調節的腳旋進床架下部。
11.從插頭連接器上旋下兩個鎖緊螺絲M10。

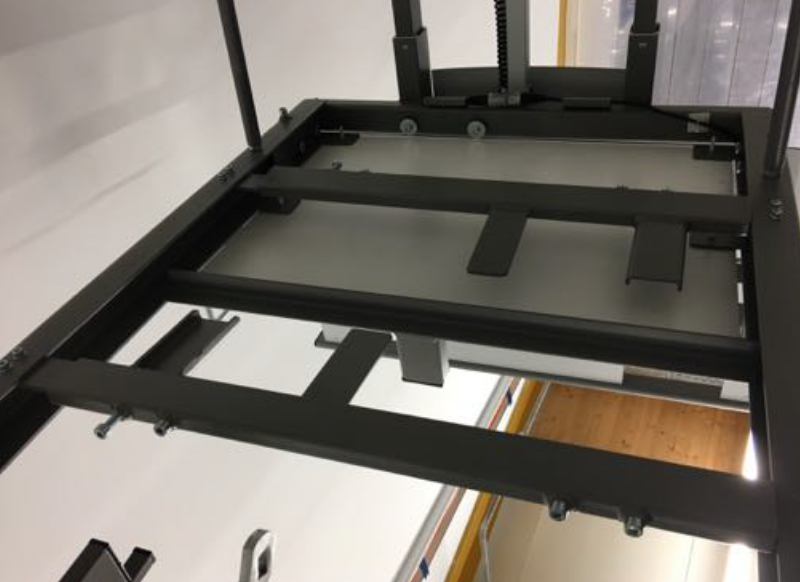

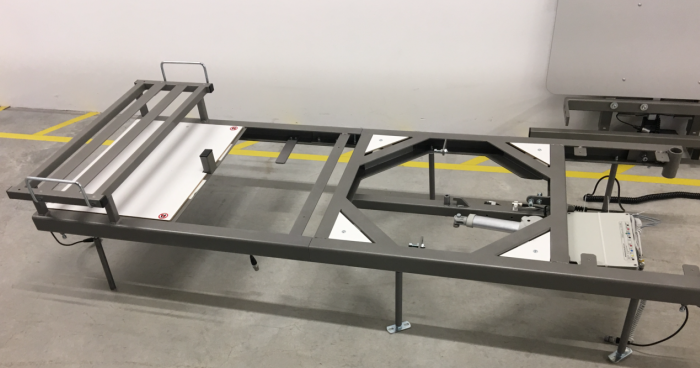

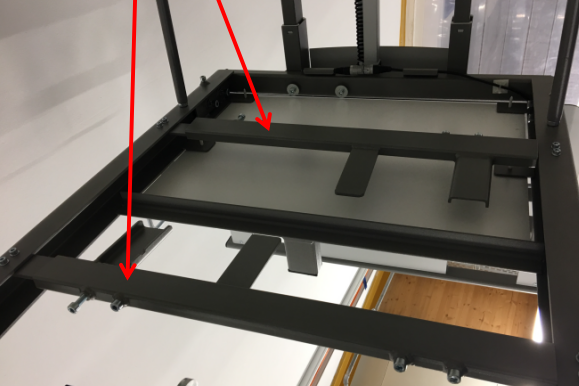

12.將床架上半部分置于可調節腳上，將床架下半部分與插頭連接器一起滑入床架上半部分。重新安裝M10鎖緊螺絲。
13.鎖住升降裝置的剎車
14.松開提升裝置上的傳送裝置的螺絲，拆卸傳送裝置。

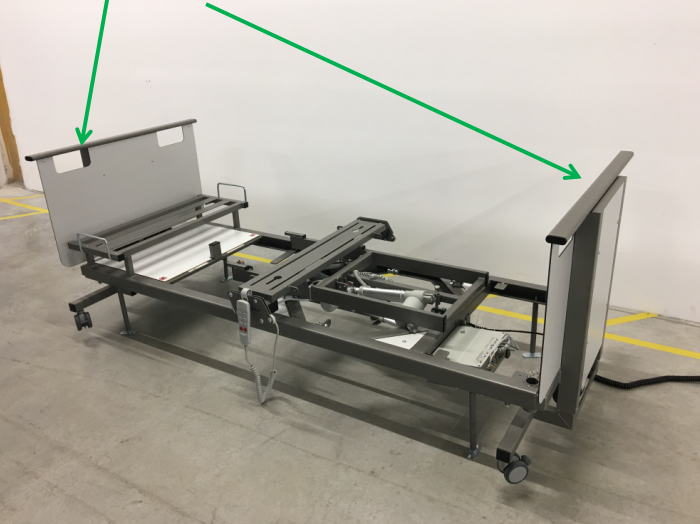

15.將升降裝置固定在床架的頭部和底部。

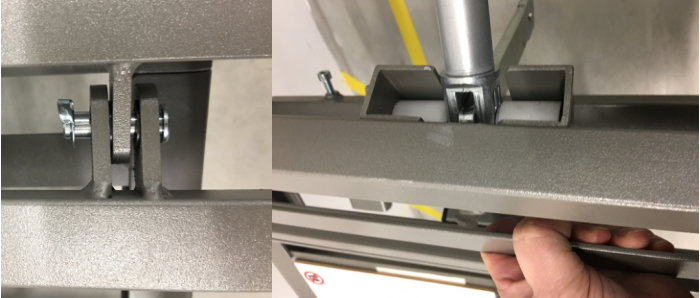

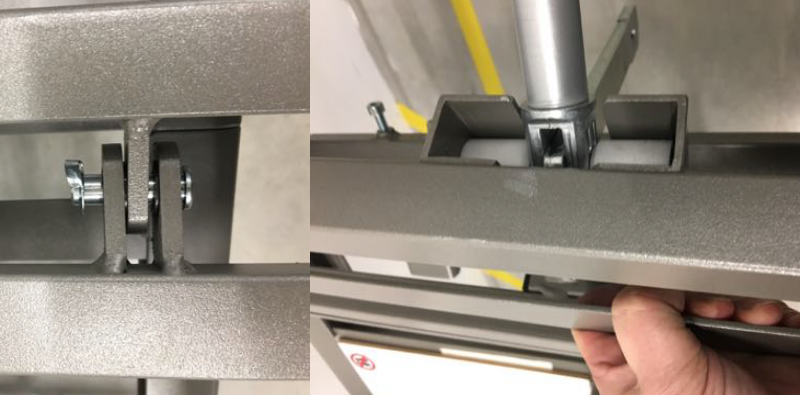

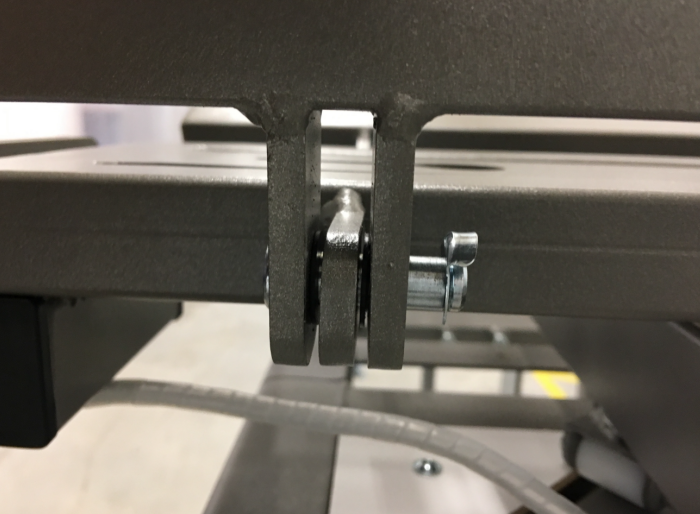

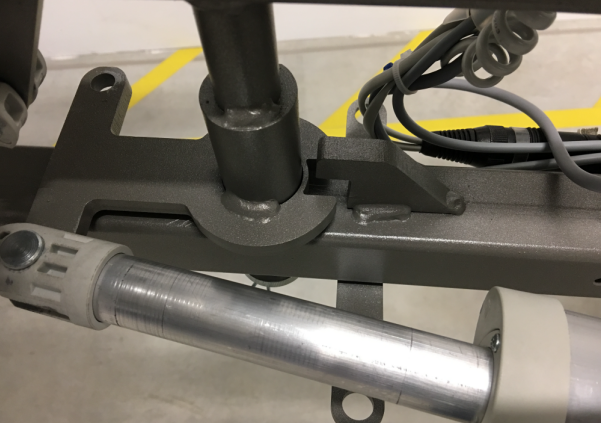

16.將旋轉架放置在床架的旋轉軸上。將軸螺絲插入旋轉軸，用手擰緊滾花螺母，用夾板固定。

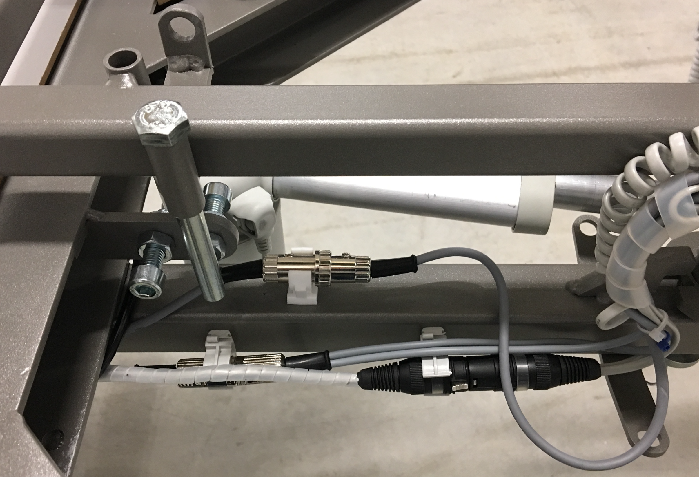

17.連接電纜連接器旁邊的旋轉軸.

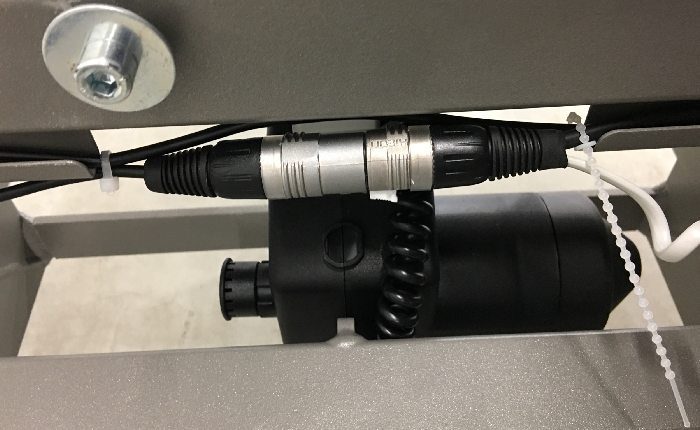

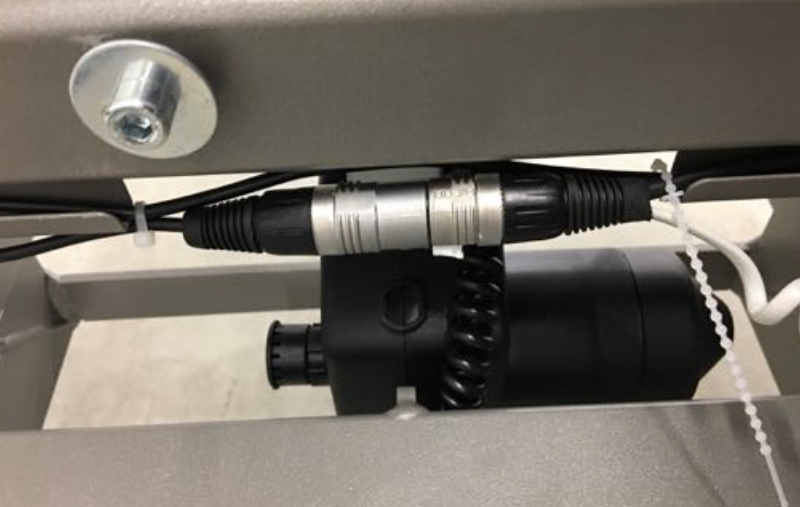

18.在床架中間分離點連接電纜接頭
19.連接兩個提升裝置的電纜接頭
20.把床和電源連接起來
21.把床移到最高的位置
22.檢查連接器是否正確、安全地推在一起

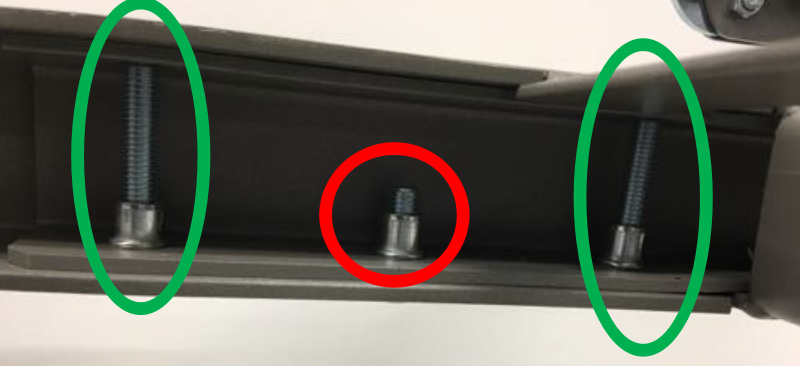

23.擰緊床架中心分離點的M10螺柱螺栓，擰緊兩個M10鎖緊螺絲（實際）

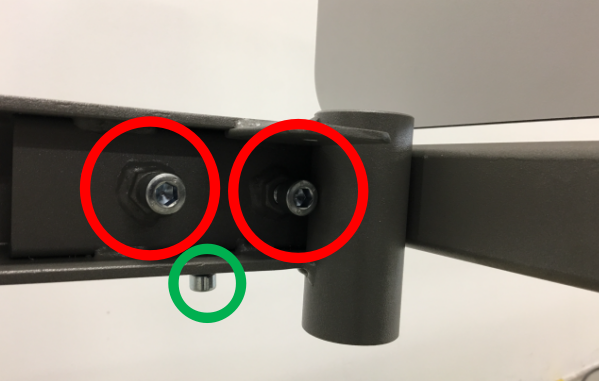

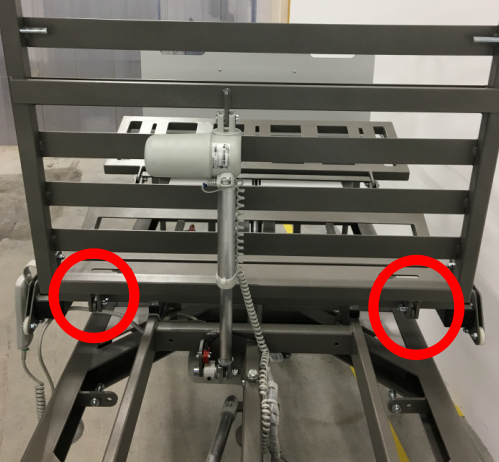

24.擰緊床架頭腳端M10四個螺絲和兩個M8鎖緊螺絲
25.從床架上旋下6個可調節的腳，并將其更換到所提供的支架上
26.將傳輸設備存儲在床下提供的支架上

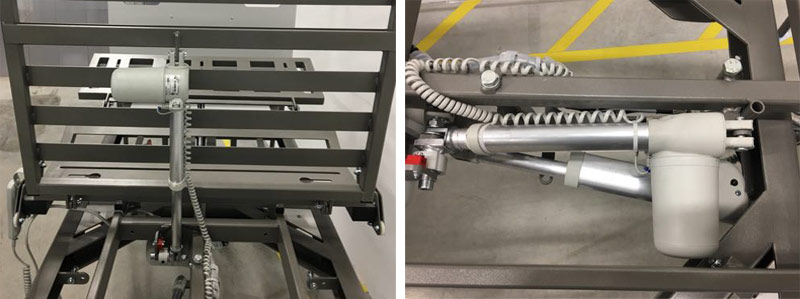

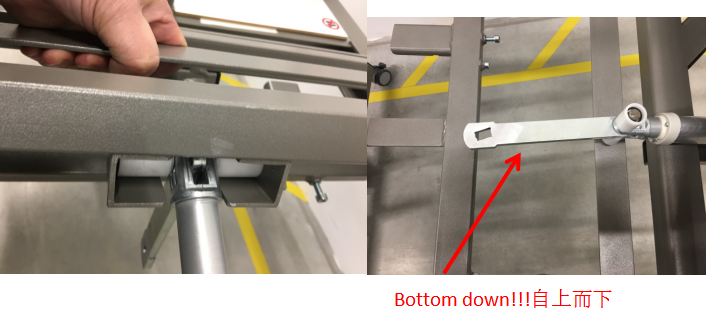

27.拆下旋轉電機的螺栓。然后從運輸支架上拆卸旋轉電機夾頭，將其連接到旋轉軸上的旋轉桿上。重新插入并固定馬達螺栓
28.將旋轉電機另一側的旋轉停止銷插入安裝套中。向旋轉方向輕輕按壓旋轉架，直到旋轉停止銷完全落在套筒內
29.將后段滑到關節襟翼上，固定鉸鏈螺栓。確保外連接板上的塑料軸承沒有丟失

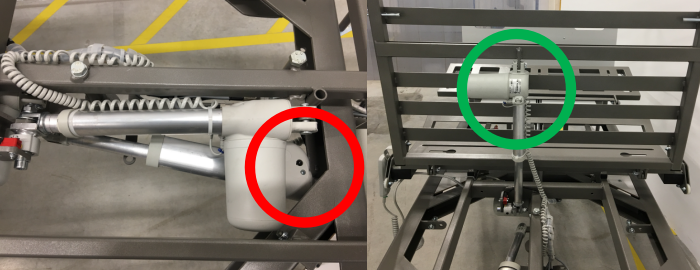

30.將后段折起來，從運輸支架上拆下電機叉頭電機螺栓，將提升管盡量拉出，插入后段電機支臺，更換電機螺栓并擰緊。再把背面折下來
31.將前腿部分置于前腿部分電機上，插入并固定鉸鏈銷
32.將下肢部分插入上肢部分，插入并固定鉸鏈銷。然后將腿節電機耦合桿插入小腿節的殼體中，插入并固定鉸鏈螺栓
33.完成床的一個完整的循環。如果一切正常，就安裝床墊
34.床墊首先插入小腿部分的支架中，并推到末端。床墊的其余部分將用2個錨固定在座位區

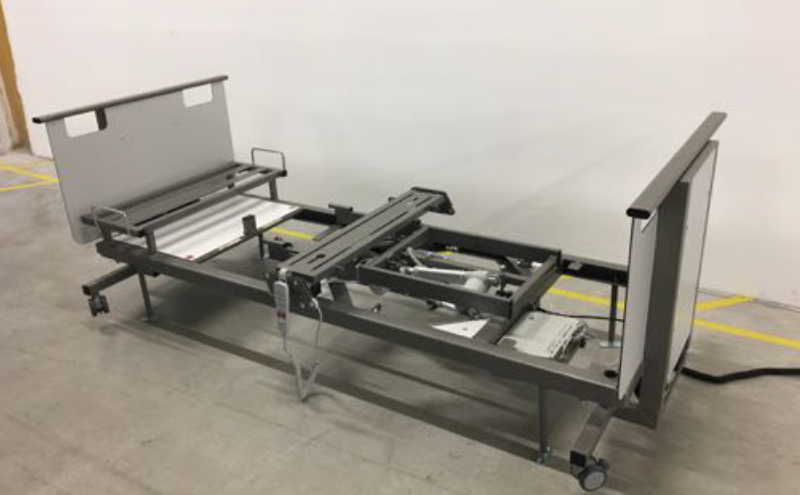

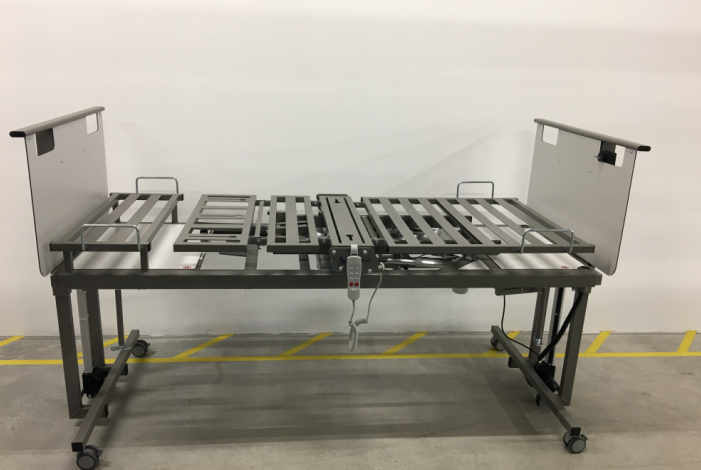

RotoFlex Basic已經可以使用了。
護理床安裝視頻

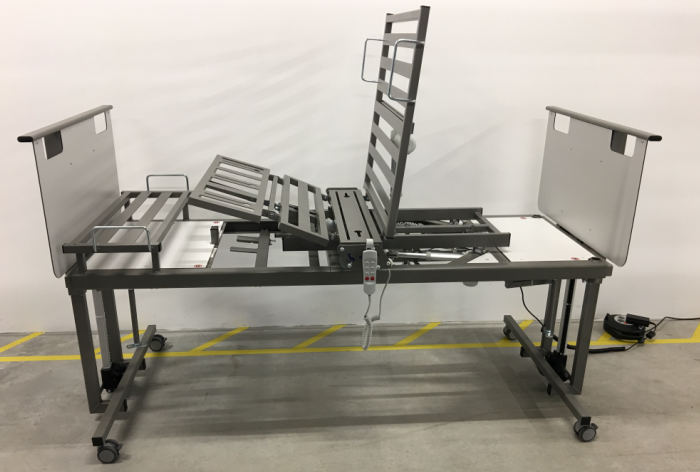

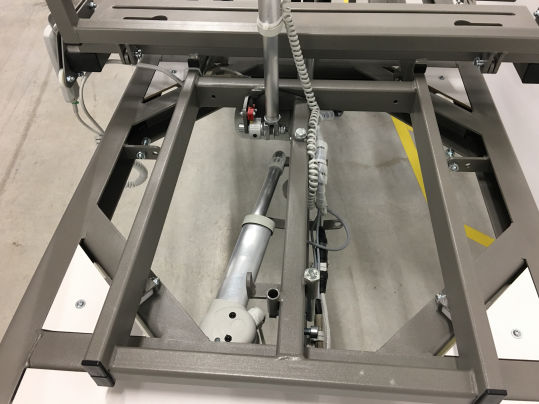

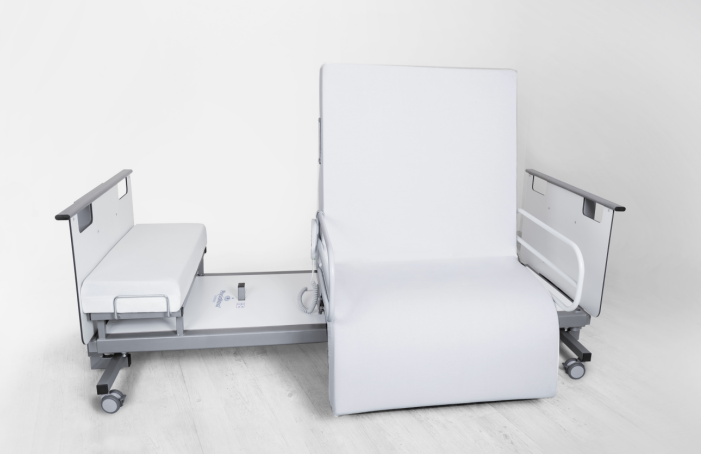

RotoFlex Basic基本的旋轉方向
把床移到最高的位置。同時將靠背和腿移到最高位置

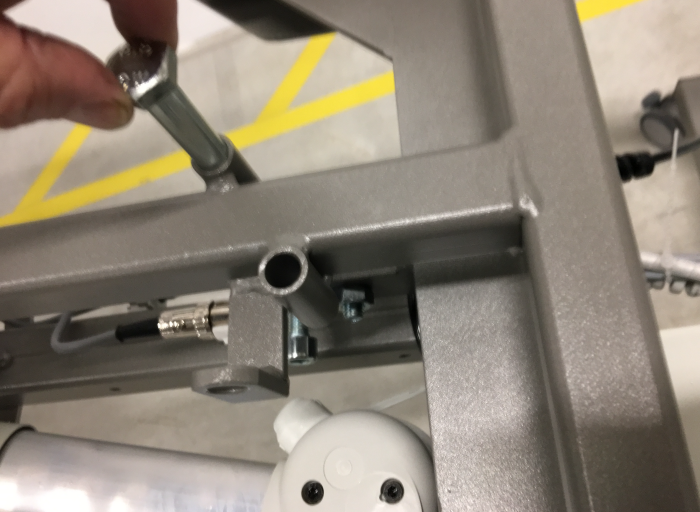

2.將旋轉框架的頭端輕輕按向旋轉方向，將停止銷從支架中拔出
3.拆卸旋轉電機上的兩個電機螺栓。然后將旋轉電機從其基座上取下，通過旋轉架中心梁下的另一側
4.將電機與對稱對應的電機底座連接，插入電機螺栓并固定
5.將止動銷插入對面的支架中，并對新的旋轉方向輕輕按壓旋轉架。因此，停止針完全落在其持有人
6.完成床的一個完整的循環。如果一切都好，你可以再使用這張床
護理床安裝視頻
RotoFlex Basic的拆卸
轉變?yōu)檫\輸小車
所需要的工具位于床架的上部，位于轉軸中段的蓋內。
工具：內六角扳手5,6,8
——————————————————————————————————————————————————————————————

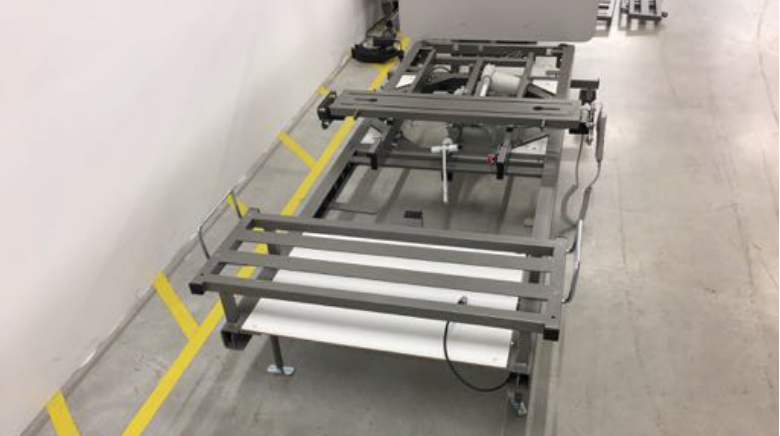

1.在平躺位置把移動床到最高端，并平躺躺臥表面。
2.卸下腿部下方的運輸裝置。你需要擰開它的螺絲。
3.卸下6個可調支腳
4. 擰入提供的6個支腳
5.用手折疊后部，松開上部發動機螺栓，向下折疊后部電機，滑入可上下升降的管子，將U形頭插入提供的支架，并用發動機螺栓固定。

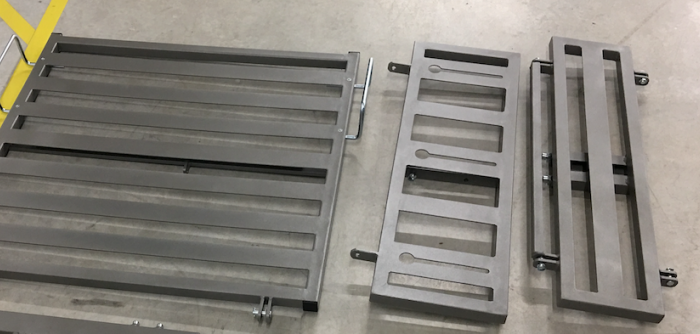

6.向下折疊后部，卸下兩個鉸鏈銷，卸下后部，然后更換并固定鉸接板中的電機螺栓。
7.從小腿部分的電機連接桿上拆下鉸鏈銷。
8.拆下小腿部分的連接銷，然后取下小腿部分。然后重新插入連接銷并將其固定以便存放。
9.從大腿部分拆下鉸鏈銷。 然后取下上腿起重電機的截面。 重新插入鉸鏈銷并將其固定以便存放。
將提升電機支腿部分放在框架上，并留下連接桿和導向裝置框架上的滾輪（由齒形滑輪固定）。
10.輕輕按下頭端的旋轉框架逆著旋轉方向旋轉，以便可以移除旋轉止動銷。 現在從中拉出電機螺栓旋轉軸上的旋轉電機，將電機U形夾插入支架在下面并更換電機螺栓。

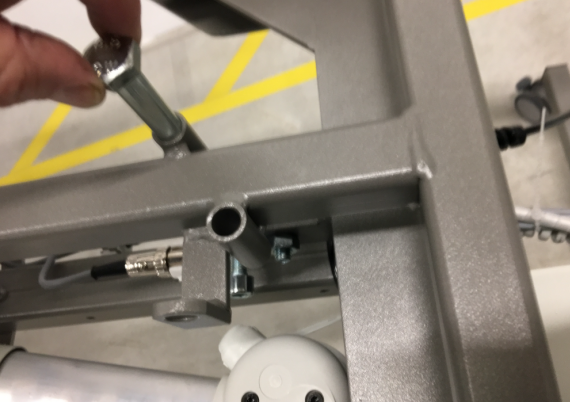

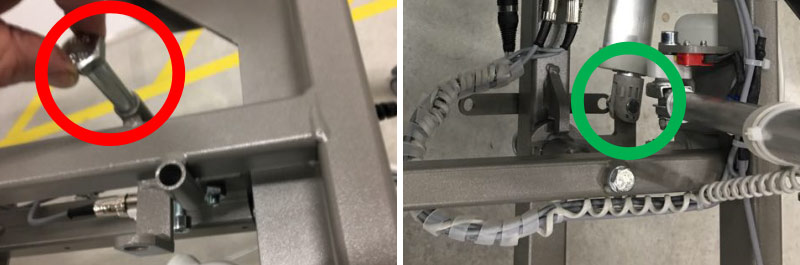

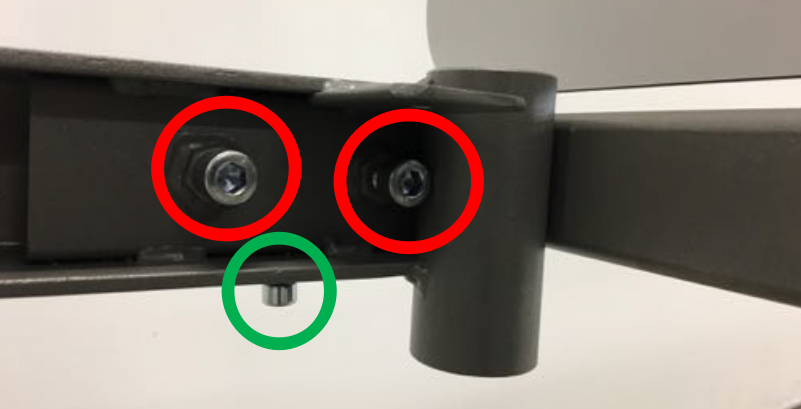

11.從下方在床架的頭部和腳部末端，松開內側提升裝置的4個螺釘M10。只擰開螺絲，以便用手輕松轉動。

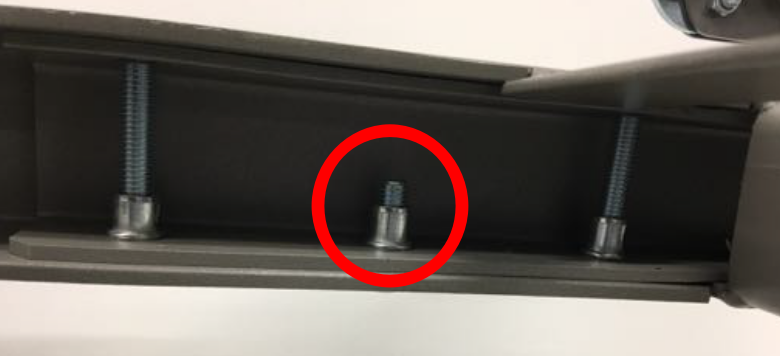

12.幾乎完全擰下底部的四個M8固定螺釘。

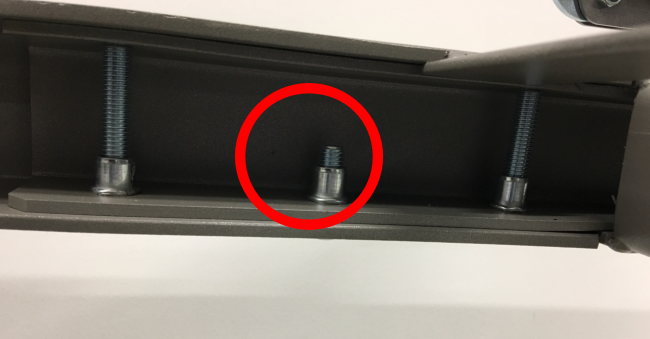

13.松開頂部框架中間連接器上的中間鎖定螺釘。不要擰開！

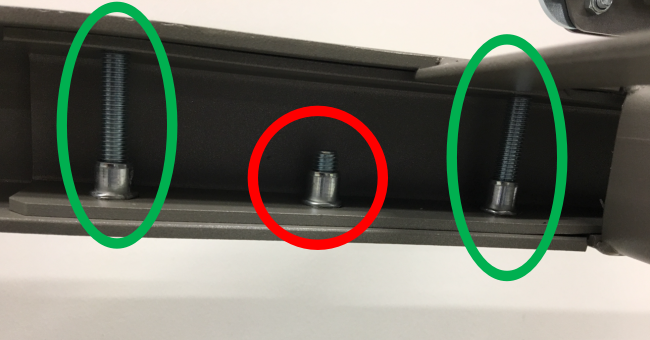

14.每側有2個雙頭螺栓。 擰開它們最多2次旋轉！
15.從下側的旋轉框架的中心螺釘中拉出開口銷，取下滾花螺母，然后取下螺絲。 擰緊螺母并滑入夾板銷并將其放下來存放。
16.現在通過手動開關將床移動到最低位置。六個可調節的腳將放置在地面上，升降裝置將從地面升起。

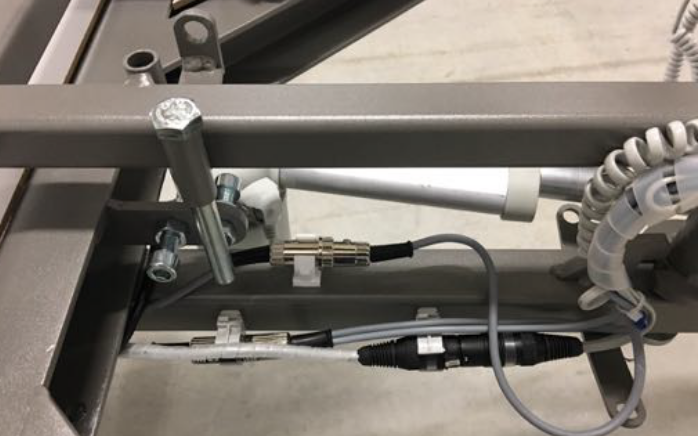

17.斷開旋轉軸旁邊的三個電纜接頭。電纜的頭端保持在頂部框架的支架中。
18.從頭、腳端舉升電機上拆下電纜聯軸器，從中間機架分離點拆下電纜聯軸器。
19.在頭和腳的末端鎖定剎車。頭或腳的末端現在可以被移除和放置到一邊。

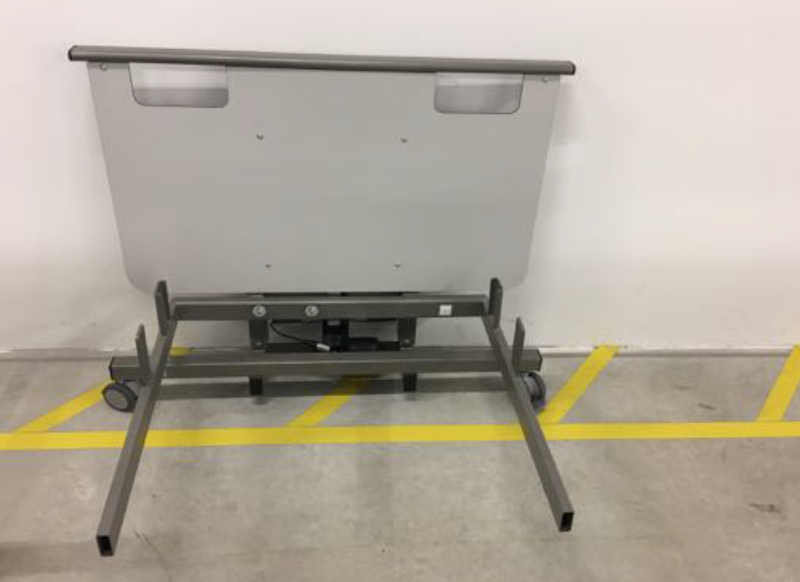

20.頭和腳的末端現在可以通過傳輸設備連接，它們的鎖緊螺絲是擰入的。

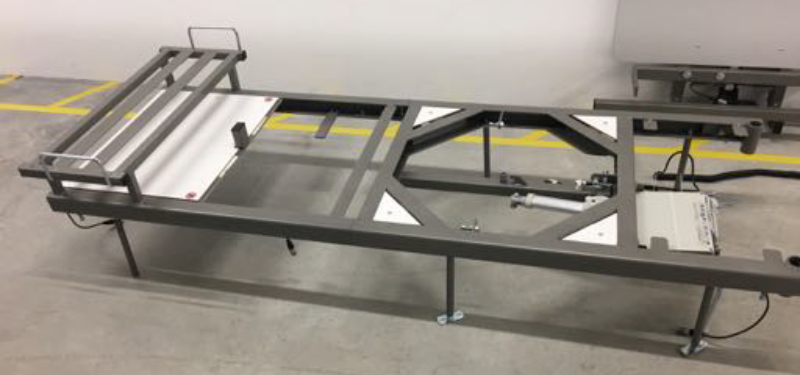

21.從床架中間連接處旋下兩個鎖緊螺絲。上下框架現在可以彼此分離。
22.床架下部現在可以插入到運輸小車中，腳踏板朝上朝外。事先旋下可調節的腳，重新安裝到相應的支架上。

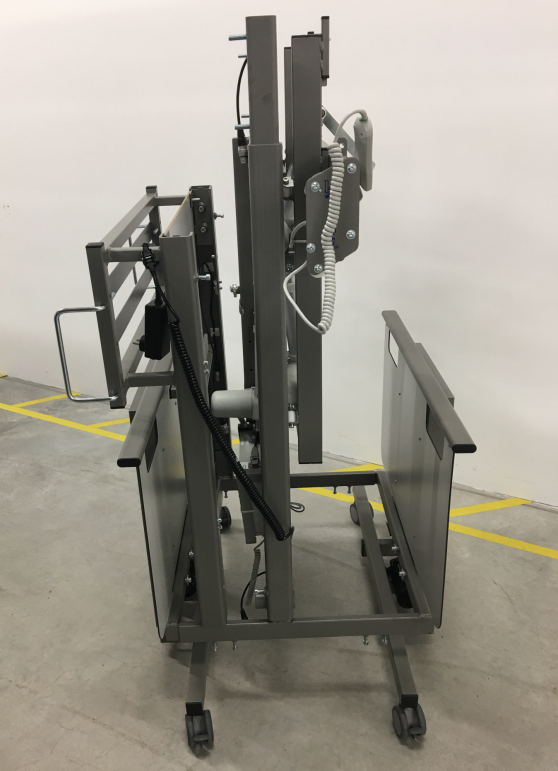

23.床架的上部也插入運輸小車中，車頭朝下，底面朝床架的下部。
24.將旋轉架放回樞軸上，重新插入并固定中心螺釘。將旋轉停止銷插入中間支架中，使旋轉框架固定。
25.靠背向下懸掛，重新插入，但僅用鉸鏈銷固定。后置發動機保持在運輸支架中。
26.上肢部分被推回腿部部分電機上，并用鉸鏈銷固定。
27.通過鉸鏈銷將小腿部分重新連接到小腿上部。
28.側軌可插入頭、腳端支架內。
29.床墊首先插入小腿部分的支架中，并推到末端。床墊的其余部分插入躺椅表面和床頭板之間，并在座位區用錨固定。

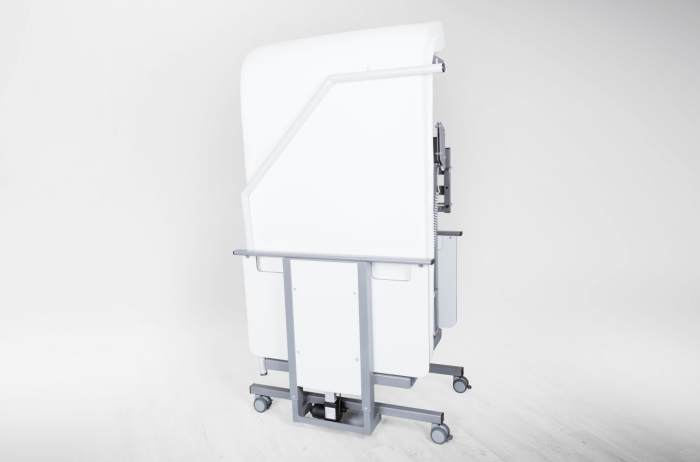

RotoFlex Basic可以用于傳輸或存儲。
